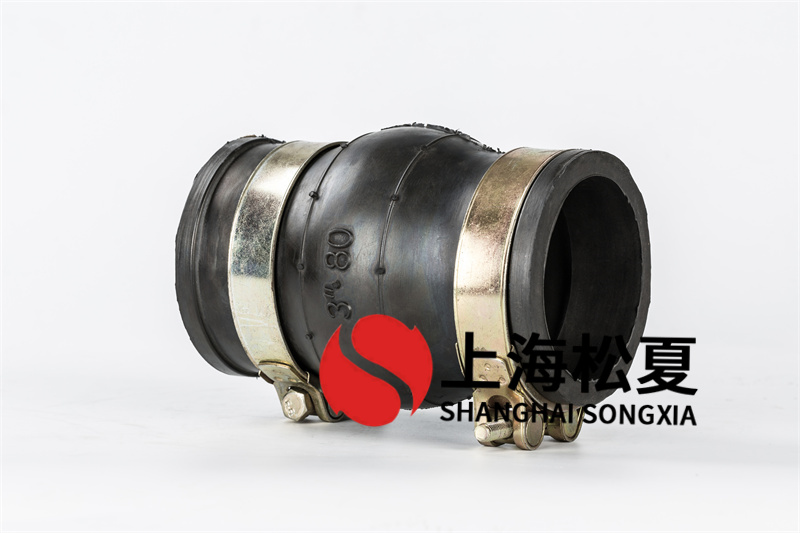

橡胶膨胀节的结构与分类



橡胶膨胀节也叫胶管软接头、弹性橡胶膨胀节、橡胶膨胀节、弹性橡胶膨胀节、高压橡胶膨胀节、橡胶减震器、补偿器等。 按连接方式分松式三种：法兰式、固定法兰式和螺纹式；按结构可分为单球体、双球体、变径体、曲球体和风压线圈五种。管状橡胶件是由内外层橡胶、帘线层和钢丝圈硫化成型，然后与金属法兰或平行接头松套组合而成。本产品可降低振动和噪音，并能补偿因温度变化引起的热胀冷缩耐高温橡胶膨胀节，广泛应用于各种管道系统。



设备结构：



橡胶膨胀节也可称为：柔性橡胶膨胀节、橡胶膨胀节、软接头、柔性橡胶膨胀节、橡胶膨胀节、减震器、减震器等。它是一种高弹性、高气密性、耐中等和耐候性管道连接。



橡胶膨胀节一般由内胶层、织物增强层（增强层有多层刮开的尼龙帘布）、中胶层、外胶层、端部增强金属环或钢丝圈，经过高温高压后组成由金属法兰或平行接头的松套组成的复合橡胶管。本产品利用橡胶的高弹性、高气体性能、耐介质性、耐候性和耐辐射性等优点，可减少管道振动和噪音，并能补偿因温度变化引起的热胀冷缩。







所用橡胶材料根据介质不同而不同，如天然橡胶、丁苯橡胶、丁基橡胶、丁腈橡胶、三元乙丙橡胶、氯丁橡胶、硅橡胶、氟橡胶等。分别具有耐热、耐酸、耐碱、耐腐蚀、耐磨、耐油等功能。



基本分类：



1.按使用性能分为通用型、特殊用途和耐热性三类。



通用类：适用于输送-15℃~80℃的水、浓度在10%以下的酸溶液或碱溶液。



特殊类：适用于特殊性能要求，如耐油、耐堵塞、耐臭氧、耐磨或耐化学腐蚀。



耐热类：适用于输送温度高于80°C的水



2.按结构分为单球体、双球体、三球体、弯头球体、风压线圈体等，每种形式又可分为同心等径、同心异径、和偏心不同的直径。



3.按形状分为：



同心同径、同心异径、偏心异径、同心偏径橡胶膨胀节。



4.按产品与管道的连接形式可分为法兰连接、螺纹连接和卡箍连接、螺纹管法兰连接等。



5.根据工作压力：



0.6MPa、1.0MPa、1.6MPa、2.5MPa、6.4MPa。



性能特点：



1、体积小、重量轻、柔韧性好、安装维护方便。



2、 安装后可吸收管道振动引起的水平、轴向和角位移；不受管道同心度和法兰不平行的限制。



3、 安装后可降低管道、泵等振动产生的噪音，吸振能力强。



4、内部无缝高压橡胶膨胀节，可有效防止腐蚀性介质对耐高温、耐酸碱、耐油的管道内橡胶膨胀节内壁产生腐蚀，提高使用寿命.



应用领域：



由于柔性单球体橡胶膨胀节综合性能好，广泛应用于化工、建筑、给排水、石油、轻重工业、制冷、环卫、水暖、消防、电力等基础工程。 . 根据材料不同，可制成耐酸、耐碱、耐腐蚀、耐油、耐高温、耐辐射、耐磨、耐老化等多种品种耐高温橡胶膨胀节，能适应各种介质和环境。
