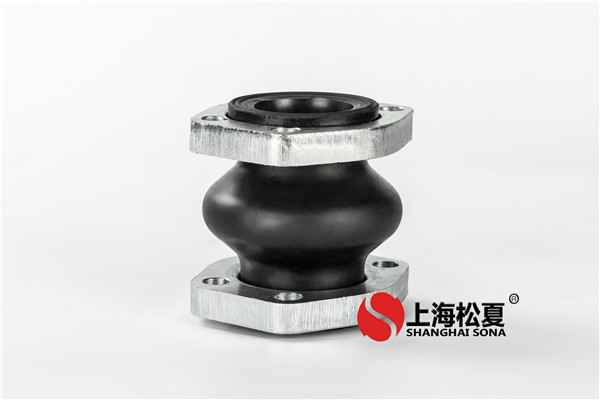

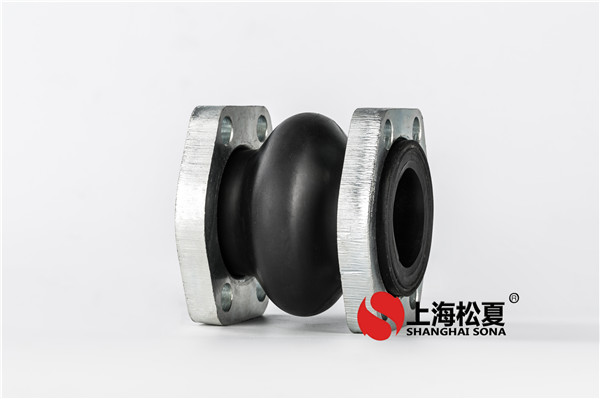

菱形法兰橡胶膨胀节用管道

　　权利要求书

　　1.一种污水处理管道用橡胶膨胀节，其特征在于：包括橡胶管本体和对应橡胶管本体每一端设置用于与待接管道连接的法兰盘，所述橡胶管本体的两端外侧沿圆周方向分别设置有用于法兰盘定位安装并防脱的定位环槽，所述定位环槽内还设置有用于与法兰盘内圆周嵌入式配合的环形凸起，所述法兰盘内侧沿圆周方向设置有与环形凸起相配合的嵌槽。

　　2.根据权利要求1所述的污水处理管道用橡胶膨胀节，其特征在于：所述橡胶管本体的两端部分别设置有第一径向凸缘和第二径向凸缘，所述定位环槽由所述第一径向凸缘和第二径向凸缘间的轴向间隙形成。

　　3.根据权利要求2所述的污水处理管道用橡胶膨胀节，其特征在于：所述第一径向凸缘沿橡胶管本体径向向外延伸并在所述法兰盘与待接管道的法兰结构连接时对其形成夹持。

　　4.根据权利要求3所述的污水处理管道用橡胶膨胀节，其特征在于：所述第一径向凸缘和所述第二径向凸缘的根部位置处均设置有加强环。

　　5.根据权利要求4所述的污水处理管道用橡胶膨胀节，其特征在于：所述橡胶管本体两端的管口分别形成用于伸入待接管道内进行定位配合的定位止口结构。
